156-3713-6303防爆配电箱接线规范：安全运行的关键环节
在石油化工、天然气、制药、粉尘加工等易燃易爆场所，防爆配电箱承担着电力分配与控制的重要任务。而接线质量直接关系到整个系统的安全性和稳定性。不当的接线操作不仅可能引发电气故障，更可能成为引爆危险气体或粉尘的隐患。因此，掌握防爆配电箱的正确接线方法和规范流程，是保障设备安全运行的重要环节。
一、防爆配电箱接线的基本原则
1.断电操作：所有接线工作必须在断电状态下进行，严禁带电接线，确保操作人员安全；
2.标识清晰：进出线电缆应有明确编号和功能标识，便于后期维护；
3.接线牢固：接线端子应紧固可靠，防止因松动产生电弧或过热；
4.密封防护：进出线口必须使用防爆密封接头，防止爆炸性气体进入箱体；
5.接地可靠：所有金属外壳和可导电部件必须有效接地，接地电阻应小于4Ω。
二、接线前的准备工作
1.核对图纸：根据电气原理图和接线图确认接线方式与元件配置；
2.检查元件：确认断路器、继电器、PLC模块等电气元件完好无损；
3.准备工具：使用绝缘工具进行操作，避免短路或触电；
4.检查密封件：确保防爆密封圈、压紧螺母等配件齐全、完好；
5.电缆选型：根据负载功率和环境要求选择合适规格的阻燃或耐火电缆。
三、具体接线步骤
1.固定配电箱：确保箱体安装稳固，接线空间充足；
2.穿管布线：电缆应穿金属管敷设，避免与易燃气体管道并行；
3.电缆引入：通过防爆密封接头引入电缆，密封圈应压紧无间隙；
4.端子接线：
火线、零线、地线分色清晰，接线顺序正确；
接线端子应使用压线钳压紧，不得虚接；
多股线应使用冷压端子，防止铜丝松散；
5.检查绝缘：使用兆欧表测试线路绝缘电阻，确保符合标准；
6.通电前测试：测量线路通断情况，确认无短路或错接；
7.通电试运行：确认无误后方可送电试运行，观察设备运行状态。

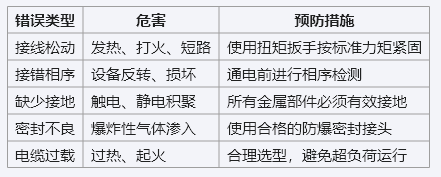

四、常见接线错误与预防措施
五、结语
防爆配电箱的接线不仅是电气安装的重要环节，更是防爆安全的核心保障。只有严格遵循接线规范、选用合格材料、规范操作流程，才能确保设备在危险环境中的稳定运行与人员安全。对于企业而言，加强接线施工管理与人员培训，是实现本质安全的重要保障。
