156-3713-6303防爆配电箱接线：安全操作的关键步骤与注意事项
在化工、石油、天然气、粉尘作业等存在爆炸风险的工业场所，防爆配电箱作为电力控制与分配的重要设备，其接线工作不仅关系到电气系统的正常运行，更直接影响到整个生产环境的安全。因此，防爆配电箱的接线操作必须严格按照规范进行，确保安全、可靠、规范。
一、防爆配电箱接线的基本原则
1.断电操作
在进行任何接线操作前，必须确保配电箱处于完全断电状态，避免带电操作引发触电或电火花，从而导致安全事故。
2.防爆结构完整性
防爆配电箱的外壳和接线口设计具有防爆功能，接线时不得随意破坏或更改其原有结构，以保证其防爆性能不被削弱。
3.使用合格电缆与接头
接线所用电缆应为阻燃或耐火型，且具有良好的绝缘性能；接头应选用防爆型专用接头，并确保连接牢固、密封良好。
4.接线规范、标识清晰
所有线路应按照电气图纸规范接线，做到横平竖直、排列整齐；每条线路应有清晰标识，便于后期维护与故障排查。
二、防爆配电箱接线的主要步骤
1.准备工作
确认配电箱型号、接线图及现场使用环境是否符合设计要求。
准备好所需的工具、材料及个人防护装备（如绝缘手套、护目镜等）。
检查配电箱内部元件是否完好，确认无短路、老化等隐患。
2.电缆穿管与固定
根据设计要求，将电缆通过防爆穿线管引入配电箱。
使用防爆电缆密封接头进行固定和密封，防止外部可燃气体或粉尘进入箱体。
3.主电路与控制电路接线
按照电气原理图，依次接入主电路（如电源进线、出线、断路器等）和控制电路（如继电器、PLC、指示灯等）。
所有接线端子应紧固，防止松动造成接触不良或发热。
4.接地保护
防爆配电箱必须设置可靠的接地装置，确保金属外壳与地网良好连接。
接地电阻值应符合相关标准，一般不大于4Ω。
5.检查与测试
接线完成后，应进行全面检查，确认线路连接无误、无裸露导体。
使用绝缘电阻测试仪检测线路绝缘性能，确认合格后方可送电试运行。

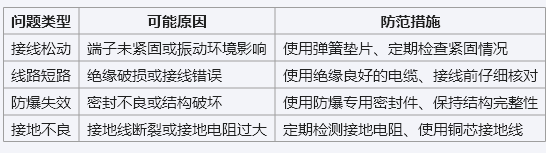

三、常见接线问题及防范措施
四、结语
防爆配电箱的接线工作是一项技术性强、安全要求高的专业操作。它不仅关系到设备的正常运行，更直接关系到人员和生产环境的安全。因此，操作人员必须具备专业的电气知识和丰富的实践经验，严格遵守操作规程和防爆标准，确保每一根电缆、每一个接点都安全可靠。
在工业安全日益受到重视的今天，规范、科学地进行防爆配电箱的接线，是保障企业安全生产、提高系统稳定性的关键一步。
