防爆控制箱接线技术要点与操作规范

在化工、石油、天然气、制药等易燃易爆场所中，电气设备的安全运行至关重要。防爆控制箱作为这些场所中关键的电气控制设备，其接线质量直接关系到设备的稳定运行与现场人员的安全。本文将围绕防爆控制箱的接线原理、技术要点及操作规范进行系统阐述，旨在为相关工程技术人员提供实用参考。

一、防爆控制箱的基本结构与作用

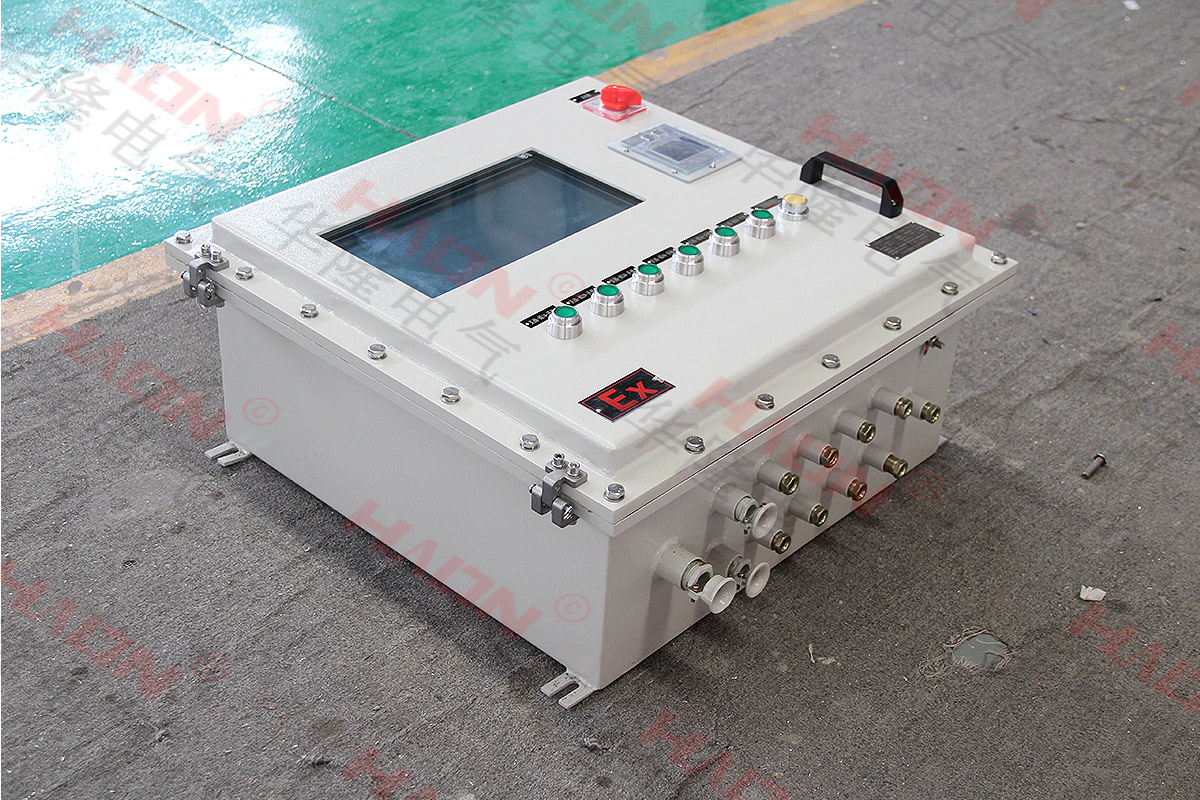

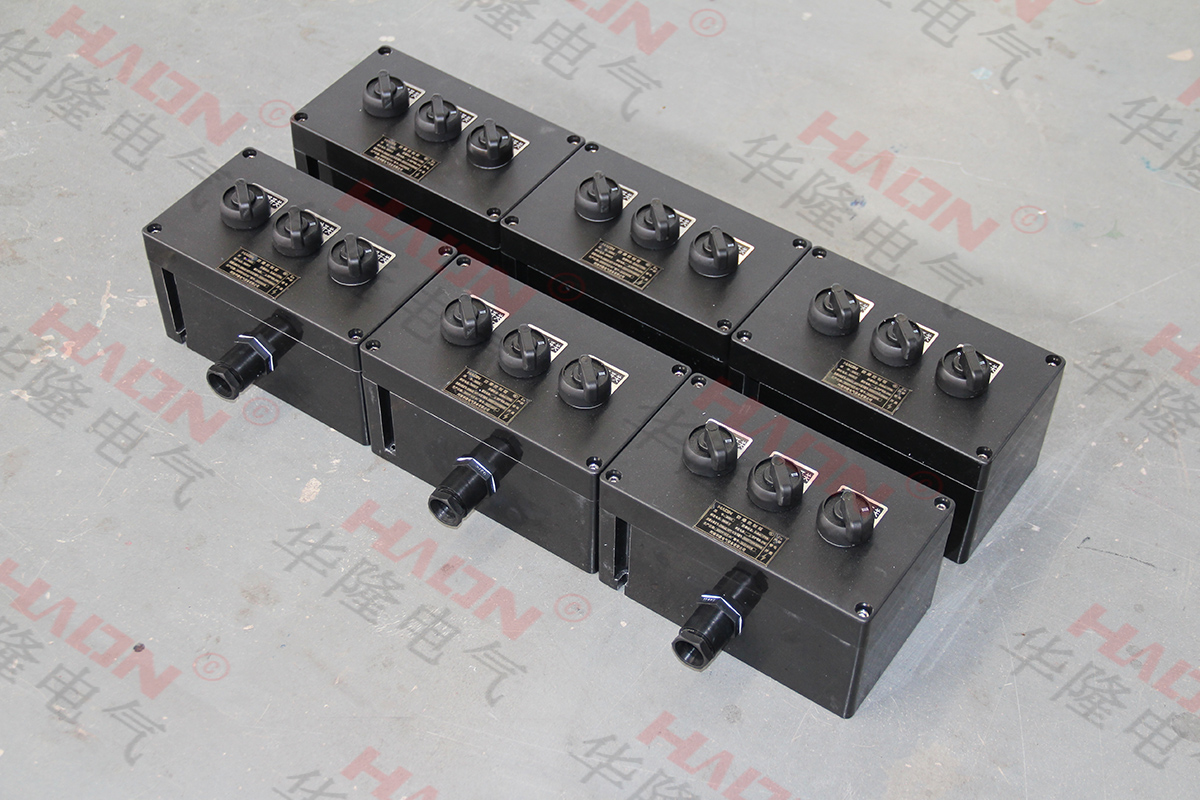

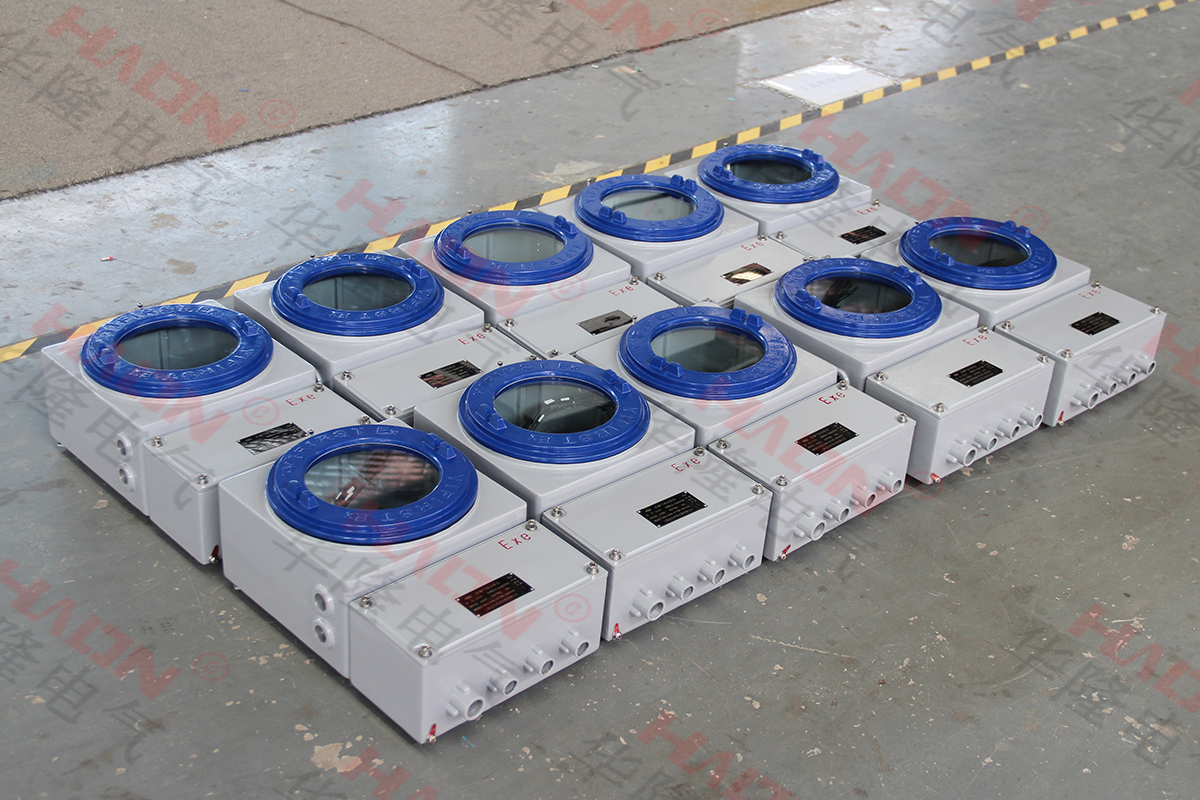

防爆控制箱是一种具有防爆性能的电气控制设备，主要用于控制电动机、阀门、照明设备、仪表等电气装置。其外壳通常采用铸铝、不锈钢或高强度工程塑料制造，具备良好的密封性与防爆性能，能够有效防止内部电火花引发外部爆炸性气体或粉尘的引爆。

其核心作用包括：

控制电气设备的启停、运行状态；

实现电气保护（如短路、过载、漏电保护）；

提供安全可靠的电气连接环境。

二、防爆控制箱接线的基本原则

在进行防爆控制箱接线时，必须遵循以下基本原则，以确保接线安全、可靠、规范：

1.符合国家标准与行业规范

接线必须符合《GB3836爆炸性环境用电气设备》等相关标准，确保防爆性能不被破坏。

2.选用合格的防爆电缆与接线端子

所用电缆应具有防爆、阻燃、耐腐蚀等特性，接线端子应采用铜质或镀银材质，保证良好的导电性和机械强度。

3.接线前断电操作

所有接线操作必须在断电状态下进行，避免带电作业带来的安全隐患。

4.接线路径清晰、标识明确

电缆应分类布线，强电与弱电分开，避免干扰；每根电缆应有清晰的编号和用途标识。

5.密封与防护措施到位

引入口应使用防爆密封圈或填料密封，防止可燃气体进入箱体内部。

三、防爆控制箱接线的具体步骤

1.接线前准备

检查控制箱型号、规格是否符合设计要求；

检查箱内元件（如断路器、接触器、继电器、PLC模块等）是否完好；

准备好所需工具（如剥线钳、压线钳、万用表、绝缘胶带等）；

核对接线图与系统图，明确各回路的连接关系。

2.电缆引入与固定

将电缆通过引入装置引入箱体，注意密封圈的安装；

电缆固定应牢固，避免因振动或拉扯造成接线松动；

剥线长度适中，一般控制在58mm，避免铜芯裸露过长导致短路。

3.接线操作

使用压线钳将导线与端子压接牢固，确保接触良好；

多股导线应使用压接端子或搪锡处理；

接线后应使用绝缘胶带包裹裸露部分，防止短路；

每个端子接线不得超过两根导线，避免接触不良。

4.接地处理

防爆控制箱必须可靠接地，接地线应为黄绿双色线；

接地点应与系统接地网连接，接地电阻应小于4Ω；

接地端子应紧固并做好防腐处理。

5.接线后检查

检查所有接线是否牢固，无松动、错接现象；

测量绝缘电阻，确保线路之间及对地绝缘良好；

清理箱内杂物，关闭箱门并检查密封性。

四、常见问题与注意事项

1.误接线问题

接线前应仔细核对图纸，防止相序错误、极性接反等问题，特别是PLC控制系统的输入输出接线。

2.接触不良

接线端子未压紧或氧化会导致接触不良，运行中可能引发过热甚至火灾。

3.防爆性能破坏

接线过程中若破坏密封结构或使用非防爆材料，可能导致整体防爆失效。

4.电缆选型不当

不符合防爆等级要求的电缆接入箱体，会带来重大安全隐患。

五、结语

防爆控制箱的接线工作是电气工程中的一项重要环节，不仅关系到设备的正常运行，更直接关系到人身安全和生产安全。因此，工程人员在进行接线操作时，必须严格遵循国家规范和操作流程，确保每一根电缆、每一个端子都接得安全、接得规范。

在实际工程中，建议结合现场环境和控制需求，定期对接线系统进行检查与维护，确保防爆控制箱始终处于良好的工作状态，为安全生产保驾护航。
